7寸超薄版智能人脸门禁一体机
产品型号
NF71
适用场景
人员道闸，智慧门岗，公安部人证验证等
主要特性
·支持双目活体检测
·支持强逆光环境下人员运动人脸追踪曝光
·独有的人脸识别算法，精准识别人脸，人脸识别时间小于0.5s
·内置国产CPU
·采用LINUX操作系统，系统稳定
·平均无故障运行时间 MTBF＞50000h
·最高支持20000+的人脸比对库及6万条识别记录
·接口协议丰富，支持Windows/Linux等多种平台下的TCP/IP、UDP、RTP、RTSP、RTCP、HTTP、DNS、DDNS、DHCP、SMTP、UPNP、MQTT协议
·工作温度：-30℃-60℃
·IP66级防水、防尘
·主机内置IC刷卡模块
·丰富的硬件接口（I/O、WG26、WG34、RJ45、USB、RS485）
·7寸IPS全视角高清显示屏，图像无拖影、无延迟
规格参数
|
硬件 |
|
|
处理器 |
双核Dual-Core ARM Cortex-A7，@1.0GHz |
|
操作系统 |
Linux操作系统 |
|
存储 |
8GB EMMC |
|
摄像头 |
双目，210万有效像素，1920*1080 |
|
成像器件 |
1/2.8" Progressive Scan CMOS |
|
镜头 |
6mm |
|
刷卡模块 |
13．56MHz，支持Mifare S50、S70卡，ultralinght卡，NTAG卡，DESFire D21、D41、D81，非接触CPU卡 |
|
WIFI模块 |
IEEE 802.11b/g/n标准，支持2.4GHz频段，速度区间 1Mbps-150Mbps |
|
蓝牙模块 |
8DPSK,π/4DQPSK, GFSK，速度区间 1Mbps-2,3Mbps |
|
扬声器 |
标配，语音播放内容可定制 |
|
性能 |
|
|
识别高度 |
1.2~2.2米，角度可调 |
|
识别距离 |
0.5~1.5米，视镜头可变 |
|
人脸角度 |
左右30度，上下30度 |
|
识别时间 |
小于0.5秒 |
|
存储容量 |
6万条抓拍记录 |
|
人脸容量 |
20000张 |
|
可刷卡类型 |
13．56MHz，身份证序列号、Mifare、NFC（可选配内置身份证阅读器） |
|
接口 |
|
|
开关量输出 |
1 路开关量输出，其他GPIO口可以定制线 |
|
USB接口 |
1 路 USB 接口做device |
|
网络接口 |
1 个 RJ45 10M / 100M 自适应以太网口，可定制千兆网口 |
|
韦根接口 |
1 路韦根接口输出，1路韦根接口输入 |
|
通讯接口 |
1 路 RS485 接口 |
|
摄像机参数 |
|
|
摄像机 |
双目摄像头，可见光和近红外，支持活体检测 |
|
有效像素 |
210万有效像素，1920*1080 |
|
最低照度 |
彩色0.01Lux @F1.2(ICR);黑白0.001Lux @F1.2 (ICR) |
|
信噪比 |
≥50db(AGC OFF) |
|
常规参数 |
|
|
工作温度 |
-30℃ - +60℃ |
|
工作湿度 |
0～90%相对湿度,无冷凝 |
|
设备功率 |
10W(MAX) |
|
盐雾等级 |
Rp6级以上 |
|
抗静电 |
接触±6KV，空气±8KV |
|
供电 |
DC12V/2A |
|
防暴等级 |
IK06 |
|
防护等级 |
IP66 |
|
屏幕规格 |
7寸高清IPS屏 |
|
设备尺寸 |
252(长) * 136(宽) *26(厚)mm |
|
设备重量 |
1.7 kg |

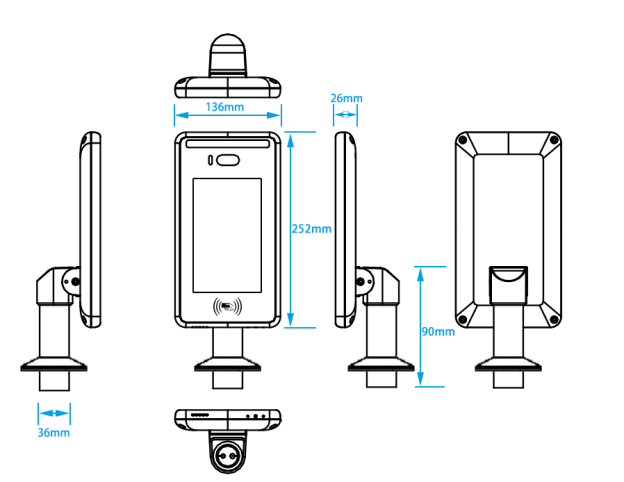

设备尺寸
接口定义
|
序号 |
名称 |
数量 |
备注 |
|
1 |
网口 |
1 |
RJ45 |
|
2 |
电源 |
1 |
DC12V IN |
|
3 |
USB |
1 |
USB 2.0 |
|
4 |
开关量输出 |
1 |
开关量输出接口 A+/B- |
|
5 |
韦根协议输入接口 |
1 |
① D0 ② D1 |
|
6 |
韦根协议输出接口 |
1 |
① vcc12V ② GND ③ D0 ④ D1 |
|
7 |
RS485 |
1 |
① 485- ② 485+ |
